CTC国家光伏中心完成光伏逆变器新版意大利标准检测

   日期:2019-11-07     来源:高丹妮    浏览:1106    评论:0
近日,国家太阳能光伏(电)产品质量监督检验中心(简称CTC国家光伏中心)受企业委托,依据CEI 0-16标准对光伏并网逆变器进行了性能和可靠性测试(主要测试项目详见附件)。检测任务圆满完成的背后,是检测工程师们辛勤的付出,是团队过硬检测技术的支撑,此次测试任务的顺利完成,标志着我中心光伏逆变器性能与可靠性测试能力的进一步提升。

CEI 0-16标准全称“主、被动用户连接到配电公司高压、中压电网的参考技术规则”。该标准于2019年4月发布,正式代替了CEI 0-16:2014-09标准及其衍生版本。新版标准的主要创新点在于它与欧盟第2016/631号法规、第2016/1388号法规和第2016/1447号法规保持了一致。对于出口到意大利各地区的光伏逆变器需要进行该标准的检测认证。

2019年是光伏行业蓬勃发展的一年,同时随着多个国家光伏逆变器并网新标准的制定,也使2019年成为机遇和挑战并存的一年,CTC国家光伏中心将会以此为契机,抓住机遇,迎接挑战,继续发挥自身专业优势,坚持走创新发展之路,努力争做光伏行业的领跑者。

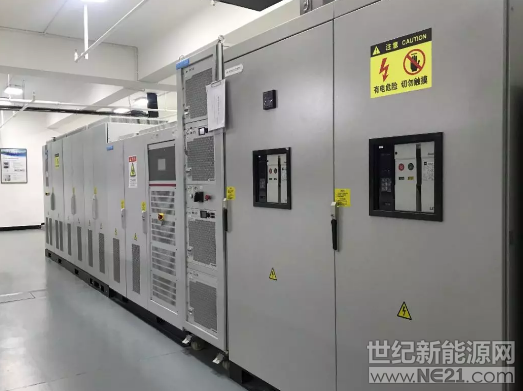

测试平台

附件 CEI 0-16标准的主要测试项目

1.运行范围测试

光伏逆变器在正常工作时,应能够在以下规定的参数范围内运行:

85%Un ≤ U ≤ 110%Un
47.5 Hz ≤ f ≤ 51.5 Hz

测试时,将光伏逆变器连接至电网模拟电源且在额定功率下运行。为保证结果的准确性,应至少进行三次测试,每次测试的运行时间不小于5分钟,如下所示:

测试 1: U=85%Un; f=47.5Hz; P=100%Sn; cosϕ=1
测试 2: U=110%Un; f=51.5Hz; P=100%Sn; cosϕ=1
测试 3: U=90%Un; f=47.5Hz; P=100%Sn; cosϕ=1

2.启动及故障恢复


光伏逆变器并网启动的条件为电网电压在90%Un到110%Un之间且频率在49.90Hz到50.10Hz之间,启动过程中,功率的最大上升速率为20%Pn/min。

光伏逆变器在电网故障时跳闸脱网,当故障解除后,逆变器应重新恢复并网,功率恢复的最少等待时间为300s,且功率恢复的最大速率为20%Pn/min。

3.过压降额控制

光伏逆变器应具有过压降额控制功能。使逆变器在108%Un下运行,输出的有功功率等于Pn。设置电网模拟电源,使逆变器的交流输出电压等于112%Un。从电压运行至112%Un开始的10分钟内,逆变器的输出功率应降低到不高于额定功率的20%。

4.过频降额控制

当电网频率升高且高于设定值f1(f1=50.2Hz)时,逆变器的输出功率应严格按照一定的降额比例下降,频率恢复时,逆变器输出功率应保持恒定不变,直至频率低于设定阈值f2(f2=50Hz)时,有功功率恢复至额定值。应分别测试100%额定功率和50%额定功率下逆变器的过频降额控制功能,如图1所示。

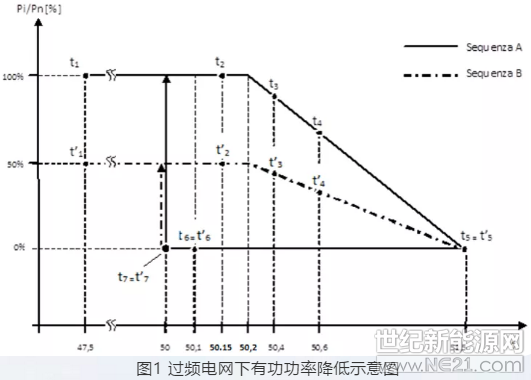

图1 过频电网下有功功率降低示意图

5.电压穿越能力

随着光伏发电在电网中占比的不断提高,光伏电站的故障穿越能力愈发重要。为保障电网的安全稳定运行,光伏逆变器需要具备一定的电压穿越能力。

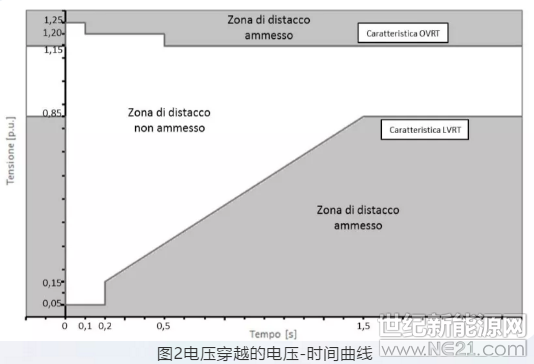

图2电压穿越的电压-时间曲线

5.1低电压穿越能力

低电压穿越的试验目的是根据图2所示的低电压穿越曲线,验证光伏逆变器是否符合电压变化的抗扰度要求。

5.2高电压穿越能力

高电压穿越的试验目的是根据图2所示的高电压穿越曲线,验证光伏逆变器是否符合电压变化的抗扰度要求。

CTC国检集团于2016年11月9日在上海证券交易所A股市场上市,股票代码603060。国家太阳能光伏(电)产品质量监督检验中心是CTC国检集团的核心成员,CMA、CAL、CNAS认可实验室,IECEE国际电工委员会CB实验室,检测能力覆盖光伏材料、光伏组件、光伏部件、光伏系统和逆变器等整个光伏产业链,是国内外多家知名认证机构的签约实验室,与电力公司、保险、银行、基金、投资方、EPC等广泛开展合作。在光伏电站全生命周期内,提供关键设备监造、设备到货验收、站址与光资源评估、设计评估及优化、施工和安装质量稽查、电站质量与性能检测(电站验收、后评价、后续监测)、电站投融资和交易过程的尽职调查、光伏系统认证、电站运行和维护能力评价与认证、电站系统和设备故障诊断与分析等第三方技术服务。
