突破高频与功率极限：基本半导体ED3 SiC模块与青铜剑即插即用驱动全解析

在能源变革与大功率电力电子装置高密化的浪潮下，碳化硅（SiC）功率半导体以其极低的开关损耗、高温工作能力及高频运行特性，正迅速在光储充、辅助牵引、固态变压器（SST）及高端工业电源中替代传统硅基IGBT。然而，电力电子研发工程师在享受SiC高频红利的同时，也面临着极高的挑战：极高的 $d v / d t$ 带来的米勒效应误导通、更严苛的短路耐受时间（SCWT），以及回路杂散电感引发的关断过压尖峰。

深圳恒德新能源有限公司作为国产SiC功率半导体先锋BASiC基本半导体与国产SiC驱动板龙头青铜剑科技（Bronze Tech）的核心一级授权代理商，依托顶尖的原厂芯片技术与驱动应用生态，为电力电子工程师带来行业标杆级的Pcore™2 ED3 SiC MOSFET半桥模块与即插即用驱动全套交钥匙解决方案。

一、基本半导体 ED3 SiC MOSFET 模块：高可靠封装与硬核电性能

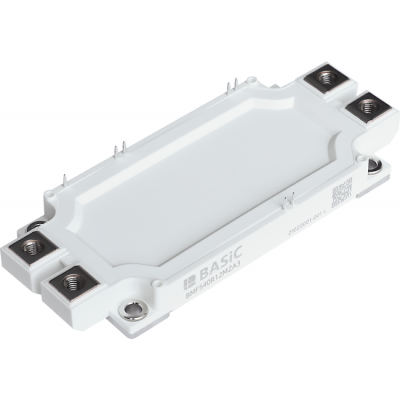

基本半导体推出的工业级 Pcore™2 ED3 系列半桥模块，兼容行业标准EconoDual 3外形尺寸（ $152.7 mm \times 62.7 mm$ ），依托第三代SiC芯片技术与先进封装材料工艺打造：

高性能 $S i_{3} N_{4}$ AMB 陶瓷覆铜板：对比传统 $A l_{2} O_{3}$ （热导率仅 $24 W/m \cdot K$ ）与 $AlN$ （抗弯强度仅 $350 N/m m^{2}$ 、机械脆性高）， $S i_{3} N_{4}$ 兼具 $90 W/m \cdot K$ 高导热率及高达 $700 N/m m^{2}$ 的抗弯强度，热膨胀系数仅 $2.5 ppm/K$ ，断裂强度达 $6.0 MPa m$ 。经1000次热冲击后无分层裂纹，大幅提升极端功率循环寿命。
铜基板与高温焊料体系：配合Cu基板与高温合金焊料，实现超低热阻（ $R_{t h (j - c)}$ 低至 $0.050 \sim 0.077 K/W$ ）与优异的扩热均温特性。

模块全矩阵规格一览

模块型号	封装拓扑	VDSS	标称额定电流 ID	RDS(on) 典型值 (25∘C,VGS=18V)	驱动电压推荐	门极电荷 QG	状态 / 应用定位
BMF540R12MZA3	ED3 半桥	1200V	540A ( $T_{C} = 9 0^{\circ} C$ )	2.2 mΩ (端子2.8 mΩ)	+18V / -5V	1320 nC	量产标准款；储能PCS、SST、辅助牵引、并网逆变器
BMF720R12MZA3	ED3 半桥	1200V	720A	1.8 mΩ	+18V / -5V	1760 nC	规划发布；超大功率光储变流器
BMF840R12MA3	ED3 半桥	1200V	840A ( $T_{C} = 8 0^{\circ} C$ )	1.5 mΩ (端子2.6 mΩ)	+18V / -5V	2080 nC	现已推出；高频大功率SMPS、Buck/Boost、DC/DC
BMF900R12MZA3	ED3 半桥	1200V	900A	1.4 mΩ	+18V / -5V	2200 nC	规划发布；MW级集中式变流与工业驱动系统

二、仿真与实测：SiC vs. 硅基IGBT的压倒性代差

在 PLECS 系统级仿真与双脉冲平台实测中，基本半导体 BMF540R12MZA3 展现出了彻底颠覆 IGBT 的损耗曲线与输出潜能：

1. 三相两电平逆变拓扑（800V母线 / 400Arms相电流 / 散热器温度80℃）

损耗降低近半：在 8kHz 载频下，BMF540R12MZA3 单开关总损耗仅为 386.41 W（开通 131.74 W，导通 254.66 W），而富士 2MBI800XNE120-50 为 571.25 W，英飞凌 FF900R12ME7 为 658.59 W。
发热减半，效率突破 99.38% ：
$Δ P_{I GBT} - Δ P_{S i C} \approx 2 \times$
整机效率达到 99.38% ，IGBT则在 98.66%~98.79%。两者损耗发热相差将近一倍，意味着散热器用铝量、风机能耗与整机体积可缩减 40% 以上。
倍频运行优势：当 BMF540R12MZA3 运行在 16kHz 载频时，总损耗仅为 528.98 W，整机效率仍高达 99.15% ，器件最高结温仅 $147. 0^{\circ} C$ ，依然显著优于 8kHz 下的 IGBT 方案。

2. Buck 拓扑仿真（800V降至300V / 350A输出）

在 2.5kHz 基础工况下，BMF540R12MZA3 的整机效率达 99.58% （模块总损耗 431.45 W），远优于同电流下的富士IGBT（743.52 W，99.29%）与英飞凌IGBT（781.31 W，99.25%）。
频率-输出能力分水岭：限制结温 $T_{j} \leq 17 5^{\circ} C$ 时，随开关频率提升，IGBT由于尾纤电流与巨大的关断损耗 $E_{o ff}$ ，在 15kHz 处输出电流急剧萎缩至 270A，30kHz 下仅剩 100A 左右。相反，BMF540R12MZA3 在 20kHz 依然稳定输出 462A，30kHz 下仍保持近 400A 的大电流输出，为无源滤波电感/电容轻量化扫清了瓶颈。

三、为什么驱动SiC必须集成米勒钳位？

碳化硅MOSFET相比传统硅器件具有两大显著差异：

开关速度极高：关断 $d v / d t$ 动辄超过 $20 \sim 25 kV/ μ s$ 。
门极开启阈值低且具有负温效应：室温下 $V_{GS (t h)}$ 仅为 $2.7 V$ ，高温 $17 5^{\circ} C$ 时进一步劣化跌落至 $1.85 \sim 1.9 V$ 。

在半桥电路中，当下管关断、上管以极高 $d v / d t$ 开通时，桥臂中点电压瞬间跳变，位移电流 $I_{g d} = C_{g d} \cdot (d v / d t)$ 通过下管的栅漏寄生电容倒灌流入栅极。若仅依赖负压驱动或传统关断电阻，回路阻抗将导致栅极对地产生明显的正向压降叠加：

$V_{g s} = I_{g d} \cdot R_{g o ff} + V_{-}$

当叠加后的瞬态电压超过 $V_{GS (t h)}$ ，下管将被误触发开通，导致母线瞬间相间直通炸机！

驱动芯片与驱动板的主动米勒钳位机制

无论是基本半导体的单通道隔离驱动芯片 BTD5350M，还是青铜剑 2CP0225Txx 系列驱动板，均搭载了专用的硬件米勒钳位电路：

内部比较器实时监测门极电压：在SiC关断过程中，当门极电位下降至阈值（如 $2.0 V \sim 3.8 V$ ）时，驱动内部的低阻抗钳位MOSFET快速导通，将栅极直接旁路钳位至负电源轨（COM/VEE）。
双脉冲实测验证：

在 $0 V$ 关断无钳位时，下管门极感应电压被顶高至 7.3V（远超导通阈值）；启用米勒钳位后，尖峰被牢牢压制在 2V。
在 $- 4 V$ 负压关断无钳位时，门极出现 2.8V 尖峰；启用米勒钳位后，尖峰归零（0V），彻底消除桥臂直通隐患！

四、青铜剑即插即用驱动板：为ED3量身定制的护航者

为彻底释放基本半导体 ED3 模块的性能，青铜剑科技推出了完全贴合模块物理与电气特性的即插即用（Plug-and-Play）驱动解决方案：

方案系列	核心控制器	峰值电流 / 驱动功率	绝缘耐压	关键功能特性	适用模块
2CP0225Txx 系列	青铜剑第二代自研 ASIC 芯片组	峰值 $\pm 25 A$ / 单通道 2W	5000 Vac (原副边爬电13.2mm)	即插即用、集成隔离DC/DC、米勒钳位、高级有源钳位、DESAT退饱和短路检测+软关断	BMF540R12MZA3 等1200V/1700V ED3模块
2CP0425Txx 系列	青铜剑第二代自研 ASIC 芯片组	峰值 $\pm 25 A$ / 单通道 4W	5000 Vrms	驱动电压带后级稳压器（正负压误差 $\leq \pm 3%$ ），米勒钳位、有源钳位、软关断	BMF840R12MA3、BMF900 等大电荷高频模块

电力电子研发必备的三重防护机制（2CP0225Txx为例）

高级有源钳位（Advanced Active Clamping）：面对短路或极限重载关断，由回路母排寄生杂感 $L_{σ}$ 产生的 $L \cdot (d i / d t)$ 过压尖峰将激活板载 TVS 串（1200V模块钳位点 1020V，1700V模块钳位点 1560V），动态反充栅极使其微导通，吸收浪涌能量。
$V_{D S}$ 退饱和短路保护：板载快速响应比较回路，在开通消隐结束后持续监测 $V_{D S}$ 。针对 I 类与 II 类短路，在退饱和发生瞬间（响应时间仅 $1.5 μ s$ ）锁定输出并将故障信号通过原副边隔离传送至 SOx 引脚。
智能可调软关断（SSD, Soft Shutdown）：发生短路故障时，严禁以超快速度硬关断！驱动板内部参考电压按受控斜率平缓下降，迫使门极在 $2.0 μ s$ 内平缓卸荷，在无破坏性过冲的前提下安全关断短路大电流。

五、芯片级配套：基本半导体 BTD5350Mx 单通道隔离驱动

针对自主布板的客户，基本半导体同时提供兼容高压大电流驱动的工业级芯片产品——BTD5350Mx 系列：

单通道隔离与高压驱动：电源全电压高达 33V，峰值灌拉驱动电流高达 10A，支持高达 5000Vrms 隔离耐压。
丰富产品子型号：

BTD5350M：集成独立 CLAMP 引脚（2.2V比较翻转阈值），专为SiC抗米勒干扰设计。
BTD5350S：开通与关断引脚独立输出（OUTH / OUTL），便于灵活微调开/关电阻阻值。
BTD5350E：带副边正电压独立 UVLO 欠压闭锁检测。

典型适配场景：广泛赋能高频锂电池化成设备、全数字焊机电源、光伏储能一体机、通信电源及商业空调逆变板。

携手恒德新能源，加速您的下一代电力电子产品落地

电力电子研发对器件性能的追逐，本质上是对系统可靠性、转换效率与综合 BOM 成本的极致权衡。

深圳恒德新能源有限公司具备深厚的技术服务背景与一手供应链优势：

原厂一级授权与现货储备：常备基本半导体 BMF540R12MZA3、BMF840R12MA3 等全系列模块与青铜剑 2CP0225Txx、2CP0425Txx 驱动板库存。
全链条测试验证支持：为客户提供双脉冲测试平台搭建指导、驱动门极电阻/外挂电容（ $R_{g o n}, R_{g o ff}, C_{g s}$ ）最佳匹配方案、母排叠层低感化设计评估。
定制化技术交付：从 PLECS 系统热仿真建模、驱动板模式配置（直接模式/半桥模式死区配置），到大功率产线小批量试产，全程协同电力电子工程师攻克高频EMC与热应力难题。

欢迎广大新能源储能、光伏逆变、SST及牵引变流器领域的研发同仁垂询洽谈，深圳恒德新能源与您携手，以顶尖SiC核心器件赋能中国绿色能源新未来！
