在电力电缆的状态监测中，局部放电监测是被广泛认可的评估绝缘状况的指标。目前在工程上应用较多的两种技术路线是高频脉冲电流法（HFCT）和特高频法（UHF）。我在近期搭建电缆综合监测系统的过程中，对这两种方法进行了对比测试，以下从信号特征、传感器选型和现场抗干扰几个层面，梳理一下选型时需要考虑的因素。

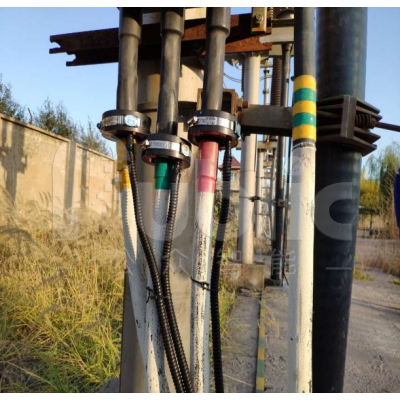

先看底层原理上的区别。高频脉冲电流法基于罗氏线圈，将传感器套接在电缆接地线或交叉互联线上。局放发生时，电荷转移会产生纳秒级的脉冲电流，HFCT传感器通过电磁耦合捕捉这个电流行波，工作频段通常在1MHz到30MHz之间，能够避开工频干扰。以陕西公众智能的PD-G1500设备为例，其采样率为100MS/s，可以还原脉冲波形。特高频法则利用特高频天线接收局放辐射出的电磁波，工作频段在300MHz到1.5GHz，这个频段远离常规电力电子设备的电晕噪声，PD-U500设备在该频段内通过程控滤波模块处理信号。
在现场实测中，两种方法在抗干扰能力、灵敏度和安装便捷性上各有特点。抗干扰方面，UHF由于频段高，变电站内常见的电晕放电（一般在150MHz以下）和通讯信号很难进入其测量频带，在GPEM的PD-U500频谱图上可以看到底噪较为干净。如果现场存在大量变频器或可控硅整流设备，UHF是更稳妥的选择。HFCT虽然避开了工频，但20MHz以下的频段容易受到同走廊其他电缆接地电流的干扰。不过通过相位同步模块抓取工频电压过零点，利用相位图谱可以将干扰信号（通常相位分布固定）和真实局放信号（聚集在波峰波谷附近）区分开，PD-G1500具备这个功能。
灵敏度和标定方面，HFCT具有明确的优势。HFCT测量的脉冲电流以皮库仑（pC）为单位，这是国际通用的局放标定量纲，配合校正脉冲发生器可以测到5pC级别的微弱放电，能够量化绝缘劣化程度。UHF测量的是电磁波功率（dBm），目前国际标准尚未统一UHF幅值与pC的对应关系，因为电磁波衰减受电缆接头结构影响较大。所以UHF更适合用于定位故障点（通过多端时差法），而HFCT更适合评估劣化严重程度。
安装条件上两者也有明显区别。HFCT一般需要停电安装，传感器为闭合磁芯，安装扭矩有要求，扭矩不足会导致磁路饱和引起信号失真。UHF可以带电安装，PD-U500采用开口式卡扣设计，可直接固定在电缆终端的环氧套管或GIS绝缘子上，对于不能轻易停电的线路更为适用。
根据这些特点，选型时可以按以下思路考虑。如果需要定量分析，获取绝对的局放幅值，HFCT是必要的选择。当测得的局放超过100pC时，一般可以直接安排检修。如果需要快速巡检或在复杂电磁环境下进行故障定位，UHF更合适。如果预算允许，将两种方法结合使用是比较完善的方案——HFCT负责评估严重程度，UHF负责通过多端时差定位确定故障接头位置，两者数据融合后判断准确率会明显提高。陕西公众智能的数据融合网关支持这两种信号同时接入。
在实际调试中，有两个硬件方面的细节需要注意。HFCT的阻抗匹配很关键，设备输入阻抗通常为50Ω，现场延长线必须使用50Ω射频同轴电缆，普通音频屏蔽线会导致高频分量反射，造成波形振铃。UHF天线具有方向性，安装时天线长边方向应平行于电缆导体轴向，如果垂直安装，信号衰减可达20dB以上，相当于灵敏度大幅下降。
总体来看，HFCT和UHF并不是替代关系，而是分别适用于不同的监测需求。HFCT更接近“接触式测量”，提供量化的放电量值；UHF更接近“非接触式巡检”，擅长在复杂环境中快速发现和定位问题。理解两者的物理层差异和适用边界，根据现场条件和监测目标选择合适的方案，比单纯比较设备参数更有实际意义。
