产品简介：

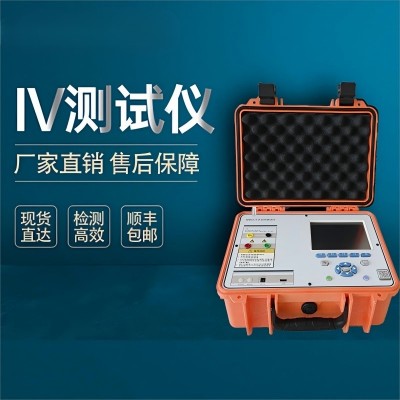

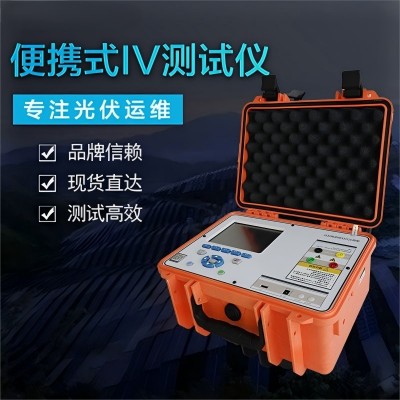

灵珀iv曲线测试仪 光伏iv功率检测LP-IV30是一款专注于光伏电站现场测试的实用型设备。它能够快速准确地测量光伏组串的发电性能，通过IV曲线分析帮助用户发现组件功率异常、阴影遮挡和电气故障等问题。设计轻便，操作简单，适合在各类光伏电站现场使用。无论是大型地面电站还是分布式屋顶项目，都能提供可靠的测试数据。其智能分析功能可以自动识别常见故障类型，并生成清晰的测试报告。适用于电站验收、定期巡检和故障排查等多种场景，是光伏电站运维人员的得力助手。
产品优势：
1.0~2000V高精度曲线测试
2.STC标称参数转化测试，可快速的切换不同规格组件参数
3.组件条码扫描功能，检测数据自动匹配组件条码并可对应打印
4.可连续性测试光伏电池IV数据
5.可实时检测当前组件/组串的累积发电量值
6.具备环境温度检测、电池板温度检测等环境检测功能
7.100米无线通讯
8.长达8H持续续航
产品应用场景：
在光伏电站全生命周期管理中，灵珀iv曲线测试仪 光伏iv功率检测LP-IV30广泛应用于项目验收、定期巡检与故障诊断等环节。该设备可精准测量组串IV特性曲线，有效识别组件功率衰减、阴影遮挡及电气连接异常等问题。其快速测试能力特别适合大型地面电站与分布式项目的现场检测需求，为电站性能评估与运维决策提供可靠依据。
在科研与教育领域，LP-IV30可作为教学演示与科学研究的重要工具。高等院校及职业院校可利用其进行光伏系统原理教学，通过实时IV曲线展示帮助学生理解光伏发电特性。研究机构则可借助其进行组件性能对比、新技术验证等实验工作，推动光伏技术创新发展。
此外，LP-IV30还可应用于农业光伏、渔光互补等"光伏+"特色项目。在这些复合型场景中，该设备可帮助评估特殊环境对光伏发电性能的影响，为项目优化设计提供数据支持。在应急检测领域，其快速响应能力使其成为灾后光伏设施评估的重要工具。
规格参数 | |
产品型号 | LP-IV30 |
电压 | 测量范围：10V~2000V 测量精度：0.1V 测试准确度：±0.5%±0.2V |
电流 | 测量范围：0.01A~40A 测量精度：0.001A 测试准确度：±0.5%±0.02A |
功率测试 | 重复性精度：±0.5%±3W 功率测试范围：50W~80KW 转换到STC下功率精准度：优于±3% |
温度 | 环境温度测量范围：-30°C~100°C 电池温度测量范围：-30°C~100°C 温度测试精准度：±1°C |
PR值 | 累计发电量监测：连续性组件与组串发电量监测并生成曲线 连续性测试：可设置 >30s 的间隔自动测试 辐照度监测：辐照度连续性监测并记录生成曲线 PR值：自动生成PR值并生产PR曲线 存储：U盘 |
IV测试 | 电流电压功率：曲线生成 环境温度：监测与记录 背板温度：监测与记录 组件倾斜角：监测与记录 条码录入：无线录入 STC转化：标称功率转化并生成曲线 校准值：组件模型创建与校准 |
辐照度 |
辐照度测量精度：优于±3% 辐照计扩容-双面测试：正面1个，背面1个（考虑背面辐照度不均匀性） 温度量程：-10～50℃；-14F～122F 辐照计连接：可扩容3个同步连接，自动识别所连接辐照计并校准参数，无需设置 |
单面测试模式 | IV数值：正面/反面组件，单面测试IV曲线显示与电性能数值显示，并可转换STC数值 |
双面测试模式 | IV数值：正反面同步测试，采用双面辐照度，可转换得到正面STC数值 |
无经环境参数 | 自由现场：100m蓝牙无线连接（辐照计；温度传感器；主机；ipad平板APP) |
现场调试测试 | 现场运行条件@OPC：开路电压：短路电流 |
现场调试测试 | 标准测试条件@STC：开路电压：短路电流 |
性能/验收 | OPC工作条件：IV曲线 |
性能/验收 | STC标准测试条件：IV曲线：结果判定(OK合格/NO不合格) |
光伏组件数据库 | 数据库管理：新增与修改组件类型数据库；可添加组件数据 >50000 |
主机电池充电 | 光伏组串：检测过程中回收光伏组串电流进行充电 外接电源：AC220 |
主机硬件配置 | 内置存储：20000条组件测试数据 数据传输/通讯接口：USB-A 显示屏：彩色触摸屏；LED：800x600pxl 蜂鸣器：设备故障或测试危险提醒 防⽔等级：IP67（关盖子）；IP40（打开盖子） |
硬件参数 | ||
类目 | 名称 | 参数 |
主机参数 | 无线传输距离 | 100米 |
扩容存储 | SD卡 | |
显示屏 | 800x600 | |
供电方式 | 内置锂电池/电源适配器 | |
电池参数 | 14.8V/4400mAH | |
电池续航 | 20小时 | |
尺寸 | 390x300x200mm | |
重量 | 5.8kg | |
工作温度 | -10°C~50°C | |
存储温度 | -20°C~60°C | |
湿度 | 5~95%RH | |
辐照计参数 | 接口 | RS232串口，蓝牙 |
重量 | 450g | |
电源 | 4节AAA电池 | |
温度传感器 | 标准 | 温度检测 |

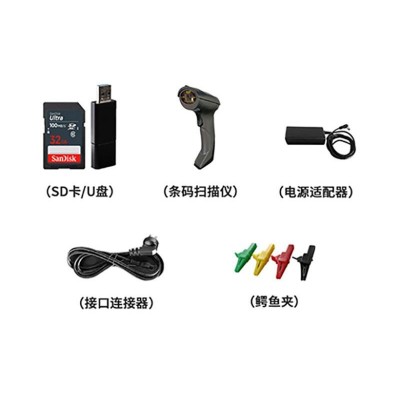

配置清单 | ||||
序号 | 名称 | 规格 | 数量 | 单位 |
1 | 主机 | 仪器测试主机 | 1 | 台 |
2 | 辐照计 | 标准 | 2 | 台 |
3 | 辐照计支架 | 标准 | 2 | 台 |
4 | 温度探头套件 | 温度传感器 | 2 | 套 |
5 | 电源适配器 | 标准 | 1 | 个 |
6 | 测试套装 | 香蕉头测试线+鳄鱼钳 | 4 | 根 |
7 | 一转二适配器 | 4米 | 1 | 个 |
8 | 售后资料 | 质保卡，合格证等 | 1 | 套 |
9 | 用户手册 | 标准 | 1 | 台 |
10 | APP软件套装 | APP设备无线操作、数据分析、数据查看导出、云存储、云分析、STC报告制作 | 1 | 套 |
