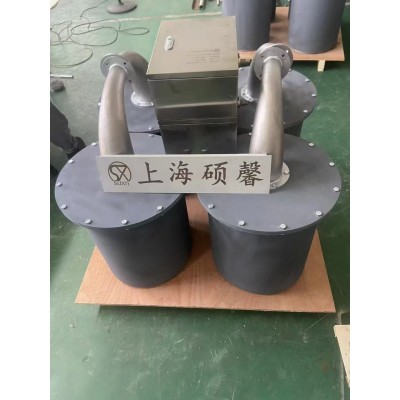

膜片式声波吹灰器是以压缩空气作为声波的能源，高强度的钛金属膜片在压缩空气气源作用下自激振荡，并在谐振腔内产生谐振，把压缩空气势能转换为低频声能，通过空气介质把声能传递到相应的积灰点，使声波对灰渣起到“声致疲劳”的作用，由于声波振荡的反复作用，施加于灰、渣的挤压循环变化的载荷，达到一定的循环应力次数时，灰、渣的结构因疲劳而破坏，然后因重力、或因流体介质媒体将灰渣清除出附着体表面，达到清灰的作用。
◆ 应用场合
本产品广泛应用于电厂锅炉烟道（过热器、省煤器、空气预热器等部位）、静电除尘器、SCR反应器（脱硝设备）、炼油厂锅炉、工业生产的粉料输运管道料仓等。总之，有灰尘沉积并需要清除的设备空间区域均可使用。
◆ 技术特点
1、声波清灰是预防性的清灰方式，阻止灰渣在催化剂表面形成堆积， 保持催化剂的连续清洁，**限度、**的利用催化剂对脱硝反应的催化活性。
2、声波清灰对催化剂没有任何的毒副作用，长期的运行不会对影响催化剂失效，且没有对 催化剂发生腐蚀和堵塞的危险。
3、声波清灰器是非接触式的清灰方式，对催化剂没有磨损，可有效延长催化剂使用寿命， 并降低 SCR 的维护成本。
4、设备结构简单，声波一旦进入 SCR 反应器内，通过反射、绕射、透射、折射作用能自 动地传播到需要除灰的空间部位，无需**复杂的伸缩、旋转机构，所以设备成本远低于传 统的除灰器。 5、运行维护费用低。声波清灰器没有旋转部件，设备本体为不锈钢材质，使用寿命在 30 年以上，发声器的钛金属膜片使用寿命一般都在 5 年以上。
6、对设备和人体健康安全无伤害。声波频率段避开了 SCR 反应器设备结构的固有震动频率， 因声波激励而产生的设备结构震动很小；不会产生机械磨损。
◆ 选型说明
1. 每台声波清灰器出厂时均配带气路控制箱 1 台、连接软管 1 件及安装
附件等 1 套。
2. DN15钢管及控制电缆(RVV2Ч1.0)由用户自备，长度视现场安
装距离确定。
3. 根据声波清灰器的数量确定电控单元的型号。
◆型号、参数
型号 ZLSQ-75W
基本频率(HZ) 75-95
声强（出口处 DB） ≥147
工作温度°C ≤1200°C
供气气源（Mpa） ≤0.7
工作气压（Mpa） 0.5-0.6
耗气量 （M3/min） 2.95
材质 扩声筒 304，膜片钛合金
作用范围 轴向 10-12 米，径向 4-5 米
参考重量（kg） ≤76
