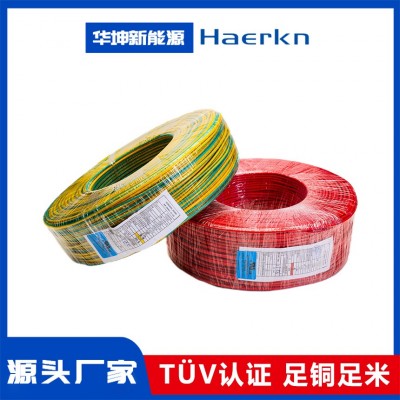

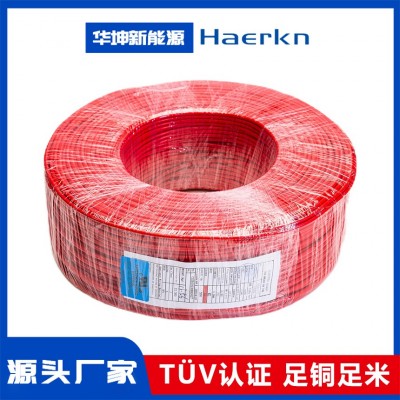

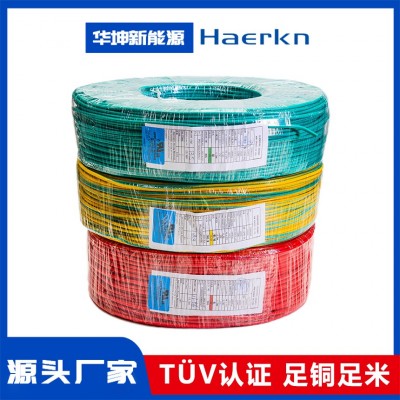

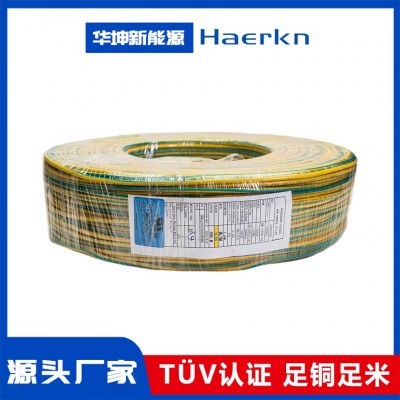

PV1-F 简介
额定电压：0.6/1.0KV（U0/U）
额定温度：-40~90℃
导体材质：5类绞合镀锡铜
导体规格：1.5-3.5mm²
绝缘材质：XLPE
完成外径：3.0-11.0mm
认证标准：TÜV Rheinland 2 PFG 1169/08.2007
包装规格：100、200、300米/卷
产品产地：广东东莞
产品颜色：红、黑
适用范围：适用于各种太阳能光伏发电系统、太阳能逆变器之连接配线。
PV1-F 特点
精选高纯度镀锡铜芯，好芯造好线，导电性更强；
环保绝缘胶料，阻燃耐高温，耐磨更耐折；
精益生产，低偏心率，防击穿，用电更安全；
耐受各种化学介质的侵蚀，包括酸、碱、溶剂、油脂等；
PV1-F 参数
导体 （Conductor） | 绝缘体 （Insulator） | 被覆 （Jacket） | 电气特性 （Electrical Characteristic） | 包装 （Packing） | ||||
截面 mm² | 线粒/线径 （Comps.n.x） φmm | 直径 （Diameter） φmm | 绝缘最小厚度 (Insulation Thick) mm | 绝缘外径 （Insulator diameter） φmm | 被覆最小厚度 （Jacket Thick） /mm | 完成外径 （Over Diameter） φmm | 导体电阻 （Realest, max Cuc, c 20℃） Ohm/km | 米/卷 Mt/coils |
1.5 | 30/0.254 | 1.61 | 0.60 | 3.0 | 0.66 | 4.6 | 13.7 | 300 |
2.5 | 50/0.254 | 2.07 | 0.60 | 3.6 | 0.66 | 5.2 | 8.21 | 300 |
4.0 | 57/0.30 | 2.62 | 0.61 | 4.05 | 0.66 | 5.6 | 5.09 | 200 |
6.0 | 84/0.30 | 3.50 | 0.62 | 4.8 | 0.66 | 6.4 | 3.39 | 200 |
10 | 84/0.39 | 4.60 | 0.65 | 6.2 | 0.66 | 7.8 | 1.95 | 100 |
16 | 133/0.39 | 5.80 | 0.80 | 7.6 | 0.68 | 9.2 | 1.24 | 100 |
25 | 210/0.39 | 7.30 | 0.92 | 9.5 | 0.70 | 11.5 | 0.795 | 100 |
35 | 294/0.39 | 8.70 | 1.0 | 11.0 | 0.75 | 13.0 | 0.565 | 100 |
PV1-F 范围
民用太阳能发电、商用太阳能发电、工业用太阳能发电、军用太阳能发电等；
