省力省心!地面电站智能通讯一机搞定

   2024-05-16 固德威固德威73290
核心提示:固德威的通讯箱针对各个应用场景有与之适配的通讯箱,目前能够涵盖所有项目的通讯形式

大型地面光伏电站的组网和分布式光伏电站有很大的不同,主要体现在大型地面光伏电站的设备数量多、种类繁杂、自动化设备组网复杂、通讯距离远,相较于分布式光伏,地面电站的通讯会更加复杂,要求更高。 因此,对于地面电站的通讯解决方案就应运而生。


地面电站通讯解决方案的传输方式有PLC通讯及RS485通讯。

PLC(Power line Communication)通讯即电力载波通讯,一般用于大型地面电站或高压并网的工商业分布式项目,直接使用交流电缆作为通讯载体,可节省通讯线缆和施工上的投资,提升了电站的通讯可靠性和可维护性,是值得信赖的电站通讯方案。固德威基于PLC通讯技术,将PLC通讯从1.0升级为2.0再到目前更快的HPLC的通讯方式。HPLC通讯采用了最新的调制解调芯片,使它等效速率更快,最高可达到200kbps;同时它还具有CSMA功能,可以防止串扰,更加显著地提高了传输速率和抗干扰能力,且理论最远传输距离为1000m。为保证更快速、更稳定的通讯,固德威1500V系统的逆变器产品已经全部升级为HPLC通讯。

RS485通讯采用的是串行通讯总线技术,利用屏蔽双绞线作为通讯数据载体,连接逆变器、环测、箱变测控等第三方设备。通信速率默认9.6kB/s,最远传输距离为1200m。

光纤环网通讯通过光纤把各个光伏终端盒连接起来组成环网,光纤环网交换机通过网线与数据采集器连接,环网交换机之间通过光纤相互连接形成一个“圆环”。采用光纤环网通讯能防止一处连接发生故障而影响整体网络,使网络处于冗余模式,从而对于主站接收数据没有影响,不会出现通讯断链、数据丢失的情况;并且光纤的传输相对速率更快,传输距离能够达到20km以上。

固德威为大型地面电站以及高压并网的工商业电站提供了不同类型的智能通讯箱,可以满足全场景下的不同形式的应用。

01

智能通讯箱SCU3000系列

1.1 产品样式

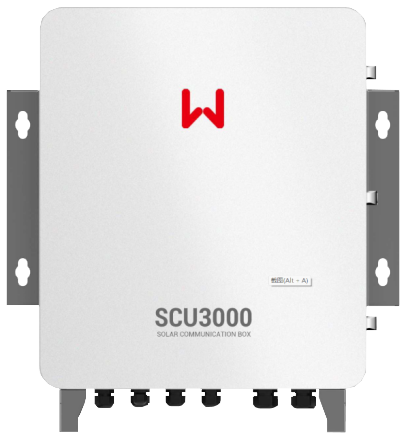

SCU3000系列外观

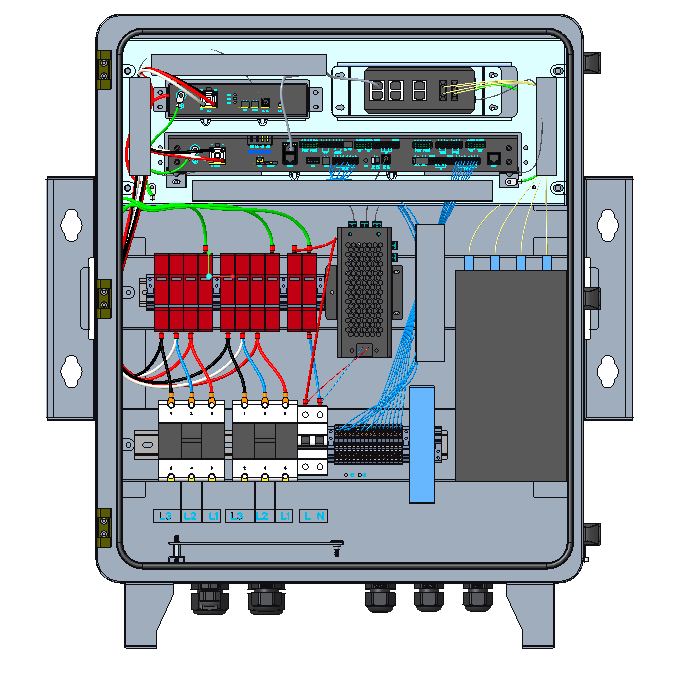

SCU3000系列内部

1.2 功能说明

SCU3000系列通讯箱提供了1~2路PLC/HPLC通讯、8路串口RS485通讯以及2路LAN口通讯, 8 DI, 4DO, 8 AI, PT100/PT1000。同时数采通讯箱里面还提供了2光6电的交换机以及24芯的光纤熔接盒用于光纤环网;同时由于国内目前有些地面电站对于网络安全的管理比较严格,会要求厂站的光伏接入区必须接入纵向加密装置,因此我们的智能通讯箱还预留了一个微型纵向加密的安装位置,用以解决厂站光伏区网络安全的问题。

SCU3000系列通讯箱具有多种通讯接口,包含PLC、HPLC两种电力载波通讯、RS485串口通讯以及以太网通讯方式。可以通过PLC或HPLC的通讯方式接入逆变器,用于和HT225系列/UT320系列的逆变器之间通讯;RS485串口不仅可以和逆变器通讯,也可接入其他第三方设备,例如箱变测控装置、电度表、环境监测仪等设备,接入侧支持Modbus-RTU规约;LAN口用于和站控层的SCADA系统、功率控制、功率预测等系统通讯,转发侧支持IEC104规约、Modbus-TCP规约以及 GOOSE协议来满足多场景的应用。SCU3000系列通讯箱同时可以提供光纤环网组网、微型纵向加密设备的接入。每个光伏区子阵只需一台通讯箱即可完成该区域内所有设备的通讯。

02

智能通讯箱系列各个产品介绍

为了提供更全面的地面电站及大型工商业电站整体通讯解决方案,我们共推出了2款产品,分别为SCU3000A-S和SCU3000A型号的智能通讯箱。每款智能通讯箱的具体适用场景、差异及产品配置表见下表:

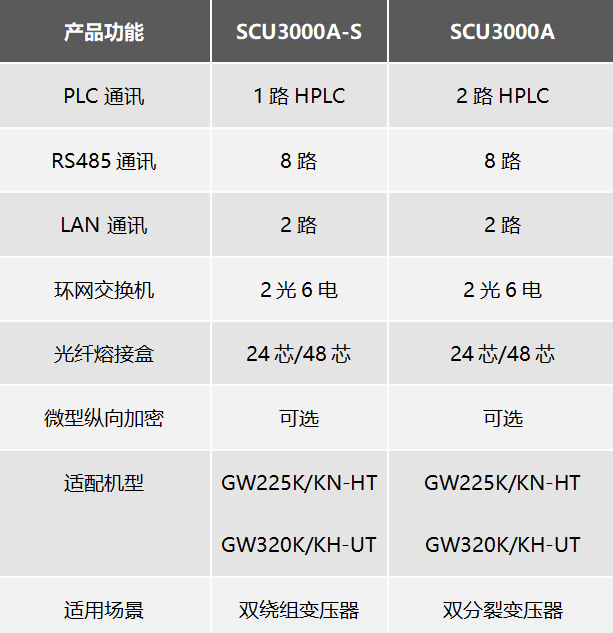

智能通讯箱产品配置表

2.1 智能通讯箱SCU3000A-S

智能通讯箱SCU3000A-S一般适用于光伏子阵为双绕组的箱变,适配UT320系列的逆变器,现场采用1路HPLC通讯的需要组光纤环网的电站项目。以下是它的产品外观及网络拓扑图。


SCU3000A-S外观

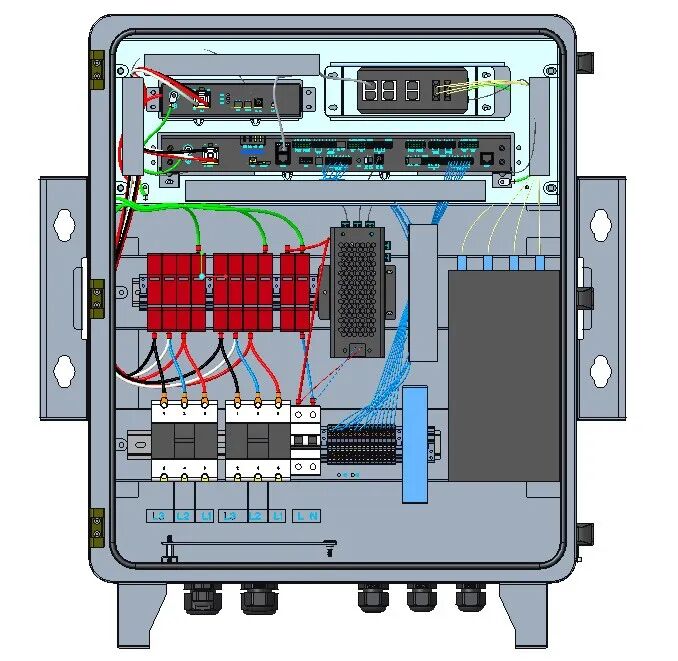

SCU3000A-S内部

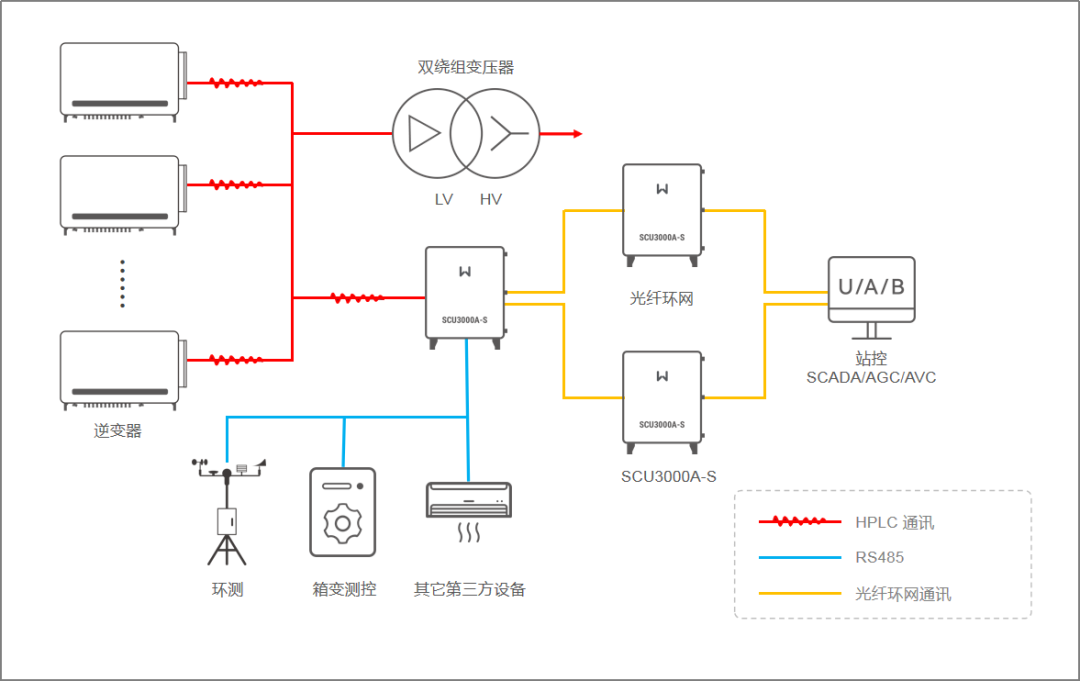

SCU3000A-S网络拓扑图

2.2 智能通讯箱SCU3000A

智能通讯箱SCU3000A一般适用于光伏子阵为双分裂的箱变,适配UT320系列的逆变器,现场采用2路HPLC通讯的需要组光纤环网的电站项目。以下是它的产品外观以及网络拓扑图。

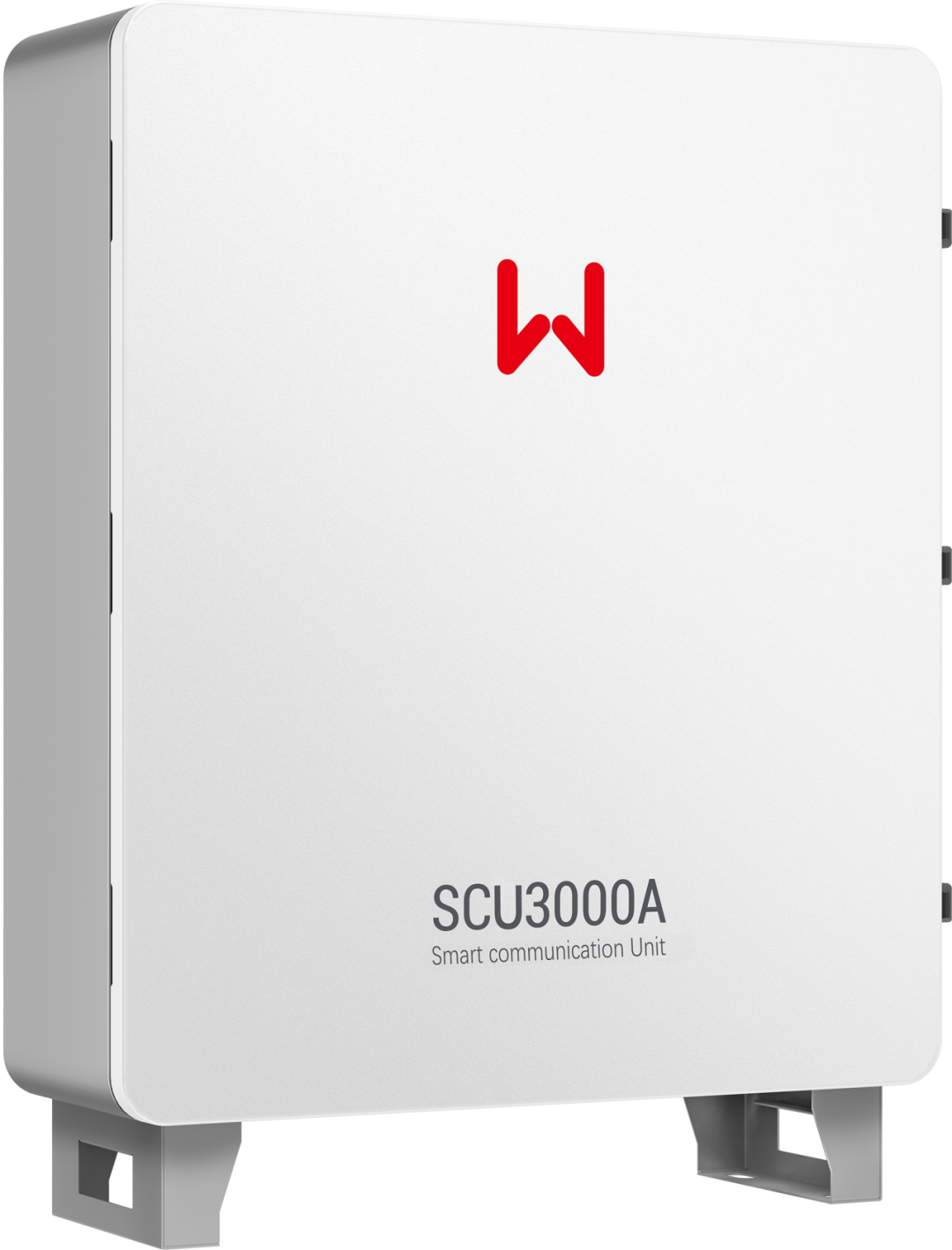

SCU3000A外观

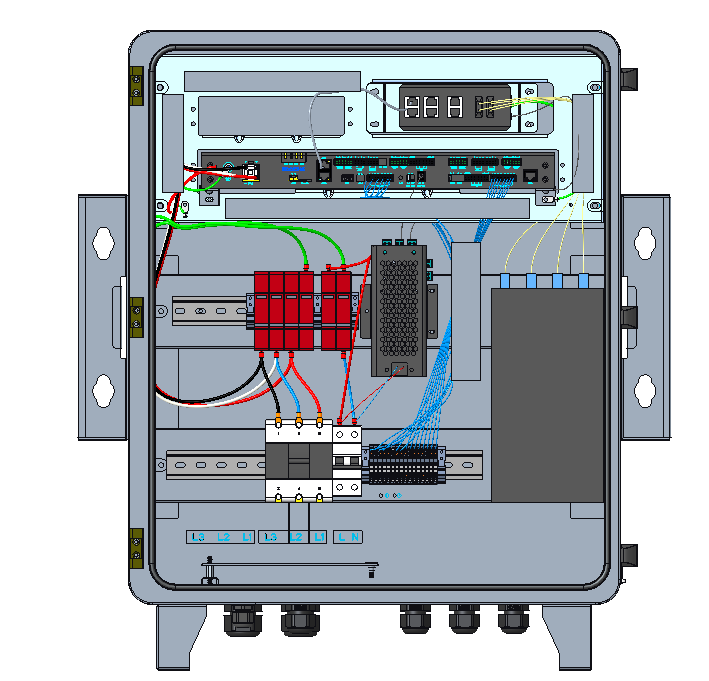

SCU3000A内部

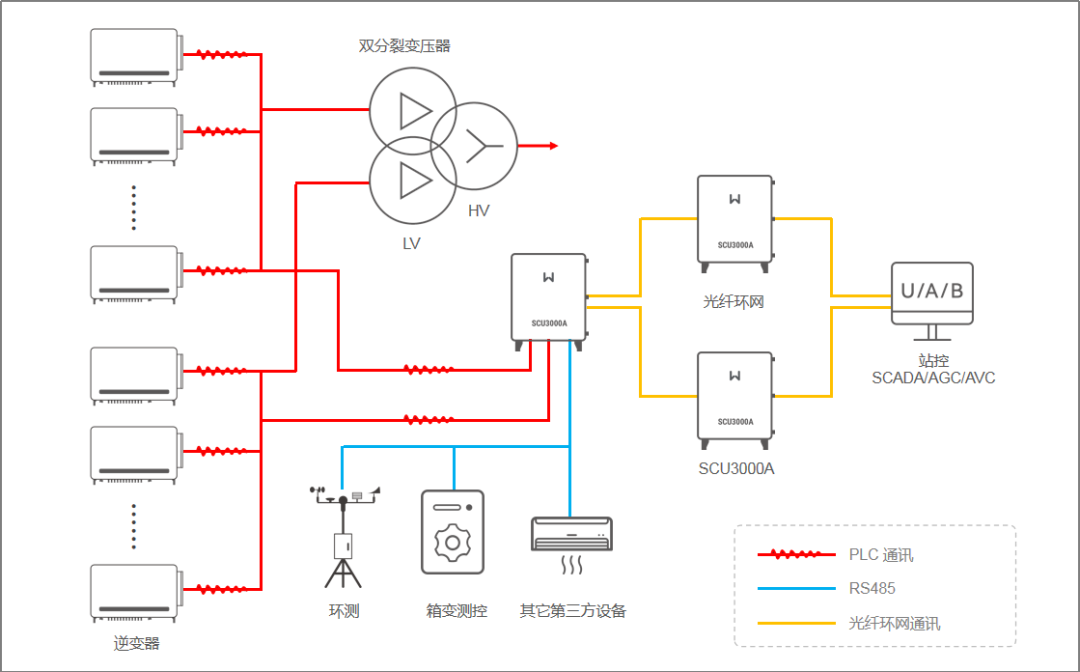

SCU3000A网络拓扑图

03

特殊场景的应用

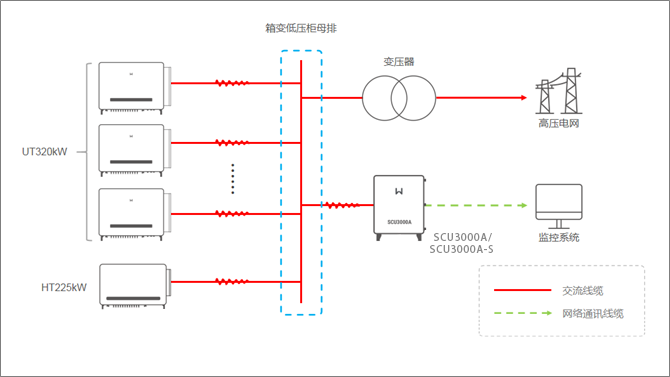

针对目前有些地面电站或工商业项目单个子阵采用UT320和HT225系列混采的项目,我们推出了采用HPLC通讯的方法来处理。具体见下图。


混用UT320与HT225逆变器的项目

04

光纤环网实现

SCU3000系列智能通讯箱为了实现光纤环网,在通讯箱内部配备了2光6电的光纤环网交换机及标配24芯(48芯选配)的光纤终端盒用于光纤组网。

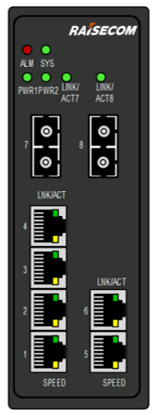

光纤环网交换机(2光6电)

智能通讯箱内部通讯接线图

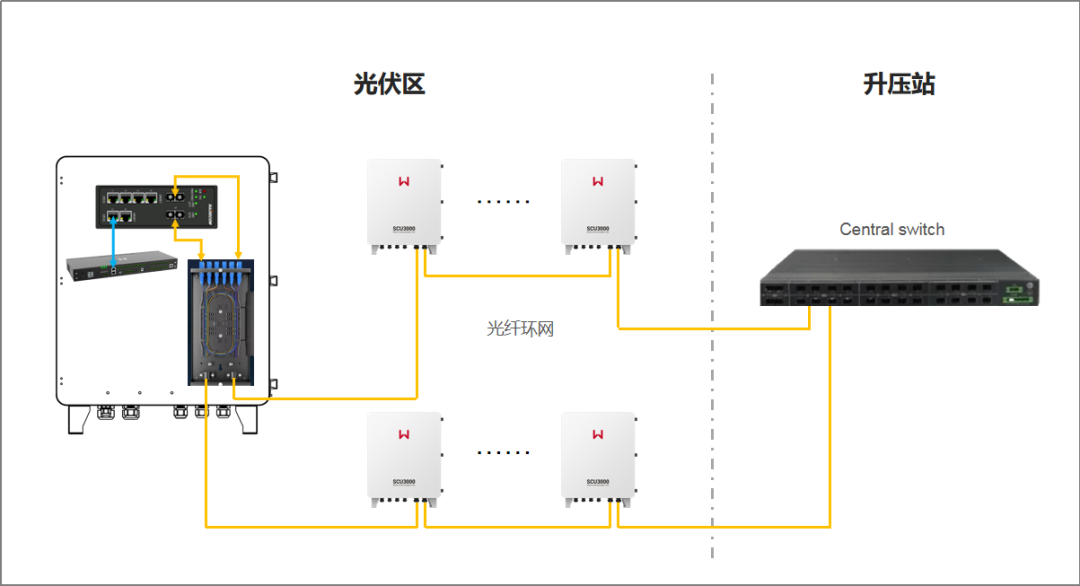

光纤环网拓扑结构图


固德威的通讯箱针对各个应用场景有与之适配的通讯箱,目前能够涵盖所有项目的通讯形式,不管现场使用的双绕组变压器还是双分裂变压器,均有可以适配的通讯箱。SCU3000系列的智能通讯箱内部提供了光纤环网交换机及光纤熔接盒,这样用户不需要额外再去单独采购交换机及光纤终端盒来支持光纤环网。我们为光伏厂区的各种组网方式提供了成套的解决方案,使现场施工及调试更加高效便捷。真正做到了一套产品,解决光伏电站通讯中的所有痛点。
