5面朝向屋顶+阴影遮挡算什么?光伏系统发电量照样开挂!

放大字体  缩小字体 时间:2017-08-03  来源:昱能科技  浏览:1382
核心提示:夏天到了!每一个我们汗流浃背的日子对光伏系统来说确是福音。夏天光照强度高,是一年四季中发电量最高的季节。去年夏天,小编给
 夏天到了!每一个我们汗流浃背的日子对光伏系统来说确是“福音”。夏天光照强度高,是一年四季中发电量最高的季节。去年夏天,小编给大家分享了一户位于上海市松江区某小区的10.98KW户用光伏系统案例,整个系统采用36块305W组件和9台昱能科技YC1000-3微型逆变器。一年的时间过去了,系统的发电情况如何?

松江区的这户系统,共安装了36块组件,分布在朝南、南面朝西、南面朝东、北面朝西、北面朝东等5个屋面上,且组件在不同时刻有不同程度的阴影遮挡。即使是这样,系统的发电仍犹如“开挂”,发电量杠杠的!

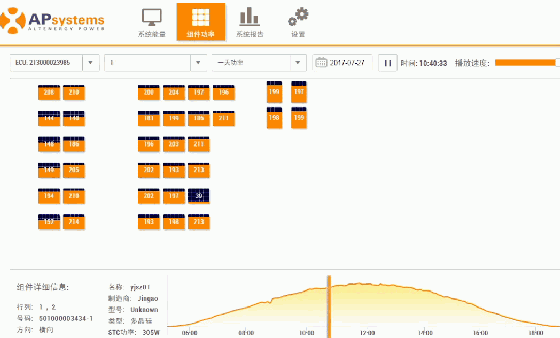

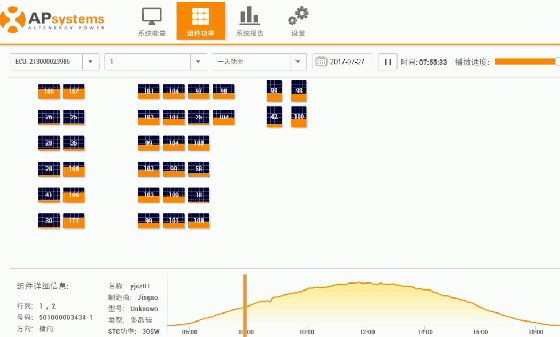

我们通过昱能科技智能监控系统EMA看一下系统一天的发电量变化,监控可以清楚、直观地看到每一块组件的发电变化。





为什么微逆系统发电量如此惊人?

原因一:启动电压低 早晨5点开始发电

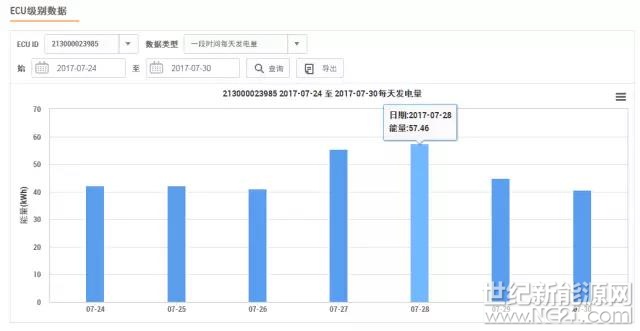

通过昱能科技EMA监控系统显示,在7月28日这天,该系统的日发电量为57.46度。

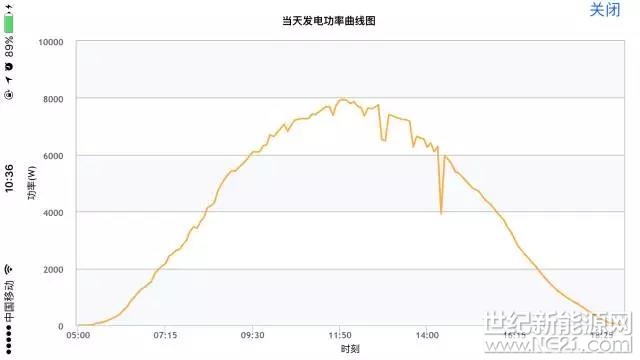

从当天的发电量曲线可以看出,该系统在当天早上5:00开始启动发电,晚上近19:00停止工作,日工作时间长达14小时。一般来说,微型逆变器的启动电压在20V左右,工作电压为16~55V,对比来看,组串式逆变器的启动电压为60V左右,工作电压在50~1000V。超低的启动电压使得微逆系统的日均工作时间远高于组串式逆变器系统,随之而来相同条件下,带来发电量的提升。

原因二:不惧阴影遮挡 系统无“短板效应”

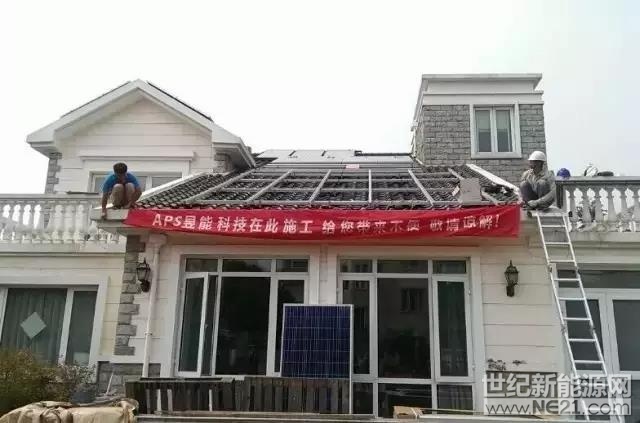

业主家的屋顶上安装了36块组件,在太阳的照射下,屋顶东面的小阁楼在将会形成的阴影会投射在组件上,造成遮挡。

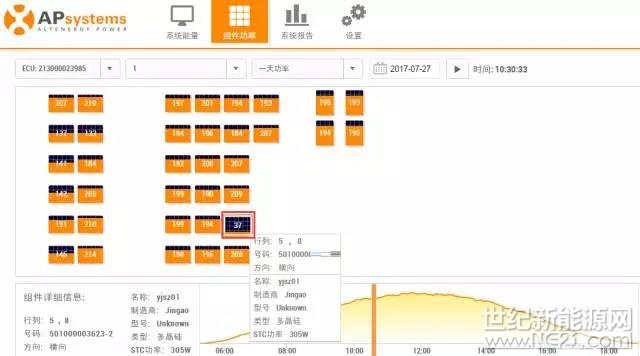

根据监控系统,在早晨10点半的时候,我们可以观察到行列号为5,8的组件发电量远远低于其他组件,基本上只有其他组件的1/5。

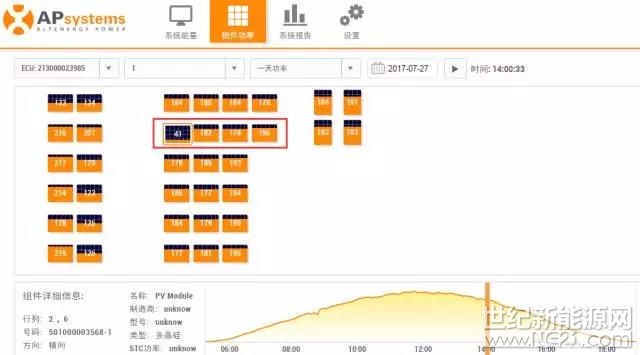

在下午14:00左右,序列号2,6的这块组件发电量远远低于其他组件,而与它共用同一台微逆的另外三块组件(标记红框内四块组件共用一台微逆),发电量正常,完全没有因为单块组件的阴影遮挡而影响另外组件的发电情况。

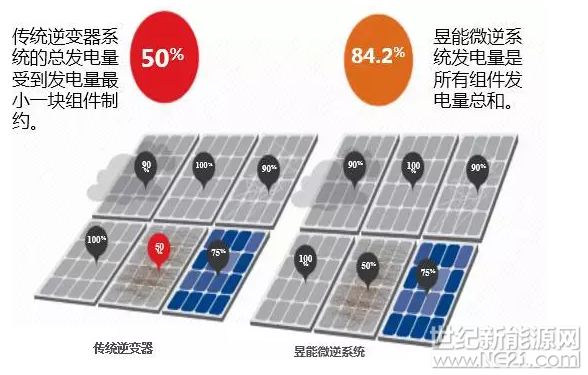

一般的组串式系统,组件之间都是串联结构,当任意一块组件发生遮挡或者出现问题时,整串组件都受到影响,系统发电量将受到很大影响。微型逆变器系统中每台逆变器都具有独立的MPPT功能,可将每块组件的输出优化在最大功率点附近。由
于没有‘短板’效应,部分组件阴影遮挡并不会对整串组件的发电量造成影响,使得每块组件输出最大化。







原因三:独立MPPT 轻松应对多朝向屋顶


该系统的光伏组件分布在不同朝向的5个屋面上,且组件在不同时刻有不同程度的阴影遮挡。一般来说,在同一时刻,每个朝向的的光伏板受到的光照强度不同,那么输出的功率就会不同,而在串型系统中所具有的“短板效应”将大大影响系统的发电量。

那么为什么咱们松江区的这个系统,即使在安装屋顶多朝向、多处阴影遮挡的情况下,系统发电量还是杠杠的呢?
