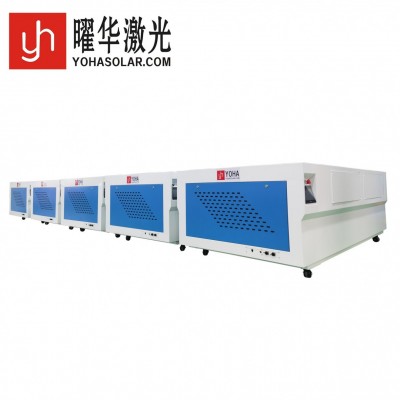

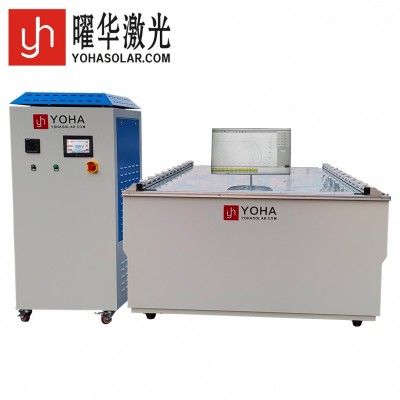

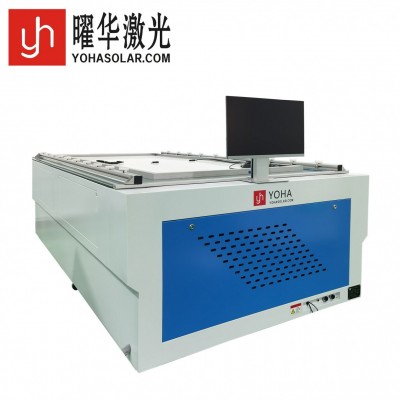

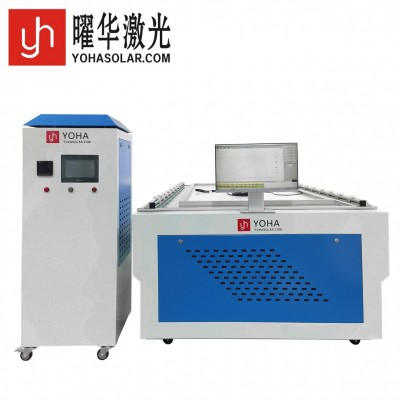

在光伏检测领域，太阳能组件IV测试仪占据着核心地位。该设备借助模拟标准测试条件（STC）下的太阳光谱，能够快速且准确地捕获光伏组件的电流-电压（IV）特性曲线。通过这一系统，可对开路电压、短路电流、峰值功率点、填充因子以及转换效率等关键参数进行解析，从而实现对组件功率输出能力的评估、缺陷筛查、质量分级与规格验证等一体化专业检测功能。 核心优势 毫秒级测量：融合高精度电子负载与智能控制系统，仅需10秒即可完成全特性曲线的扫描过程，电流与电压的测量误差控制在≤1%的范围内，能够匹配高速生产线的检测需求。 全维度参数解读：不仅能准确采集Voc开路电压、Isc短路电流等基础参数，还可智能运算出Pmax峰值功率、Vmp/Imp峰值工作点、FF填充因子、η转换效率等核心指标，为光伏组件的准确分级提供有力数据支撑。 标准化与智能化融合：严格依照IEC 60904标准进行研发生产，配备工业级通讯接口，可与自动化生产线及LIMS系统实现无缝对接，确保测试数据在全流程中均可追溯。 工业级可靠诊断：采用军工级元器件提升设备运行稳定性，通过智能算法能够准确识别IV曲线中出现的台阶、毛刺、斜率突变等异常情况，提前对隐裂、热斑、焊接缺陷、PID效应等潜在故障发出预警。 技术规格 - 设备型号：YHMT-A+A+A+ - 光谱等级：IEC60904-9:2020 (A+级) - 光谱覆盖：300~1200nm - 辐照强度：1000W/㎡(200~1200W/㎡可调) - 照度均匀性：≤1%(A+) - 光强稳定性：≤0.5%(A+) - 测试一致性：≤0.5% - 电学测量精度：≤1% - 闪光脉宽：10~100ms - 有效测试区域：2600×1500mm - 电源规格：220V/50HZ - 整机尺寸：2900×1770×1065mm 应用场景 1. 产线终端质量管控：作为光伏组件出厂前终检的核心设备，可支持双面、叠层等新型高电容组件的检测，实现秒级功率分档操作。 2. 研发性能验证：能够准确评估新型电池技术的IV特性，为研发过程中的材料选型与结构优化提供实验室级别的数据支持。 3. 认证检测服务：已成为质检机构与认证机构的检测设备，可提供符合IEC标准的性能标定服务。 操作规范 1. 强光防护：在设备进行测试时，务必禁止用肉眼直接注视脉冲光源，同时严禁在测试过程中开启测试仓门。 2. 电气安全：设备必须确保有效接地，工作人员需定期对电源线路的绝缘性能进行检测。 3. 环境控制：待检测组件需恒温至25℃±1℃（采用接触式测温方式），测试环境的湿度需严格控制在60%RH以下。 4. 夹具维护：应定期对测试触点进行保养，防止因触点氧化导致接触电阻出现异常。 5. 设备校准：每季度需对光源系统及电学传感器进行校准，每月对光学部件进行清洁，以保障设备的测试精度。 6. 测试规范：需严格设置脉冲参数，避免对组件造成热损伤；对于出现的异常数据，必须追溯环境、设备、接触等相关影响因素，严禁人工篡改测试结果。
