聪明的光伏人,别因小失大

放大字体  缩小字体 时间:2017-05-19  来源:广州三晶电气股份有限公司  作者:方明  浏览:1093
核心提示:前几天,小编接到一个客户电话说,准备安装50kW的光伏电站,一共有10串电池板。电池板离逆变器距离较远,可不可以在电池板串好之
前几天,小编接到一个客户电话说,准备安装50kW的光伏电站,一共有10串电池板。电池板离逆变器距离较远,可不可以在电池板串好之后,两串电池板用Y型接头汇流一起,再接到逆变器上,这样就可以节省5组直流线了。


听到这里,真是替这位光伏人对成本控制的敏感性点赞。但是回到问题本身,可不可以这样操作呢?

下面,小编来仔细分析一下:

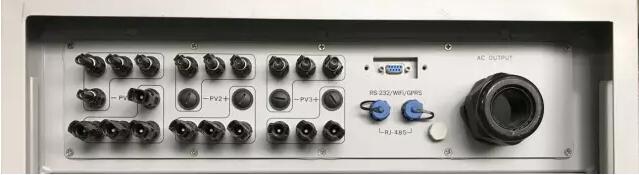

首先,我们来看实物:以Suntrio Plus 50K逆变器为例,3路MPPT,PV1可接入4路电池板,PV2和PV3可各接入3路电池板。

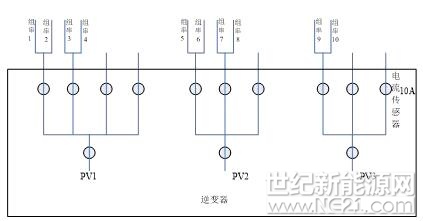

在逆变器内部每一路组串都配置电流传感器,可以实现组串电流检测。

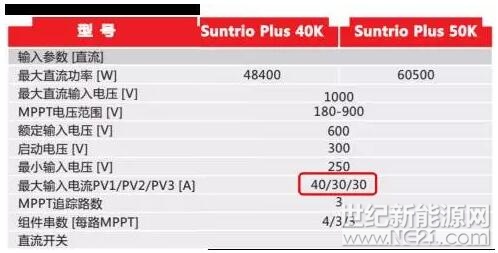

我们来看逆变器参数:

输入电流PV1:40A,PV2:30A,PV3:30A,即每一个组串最大输入电流为10A。

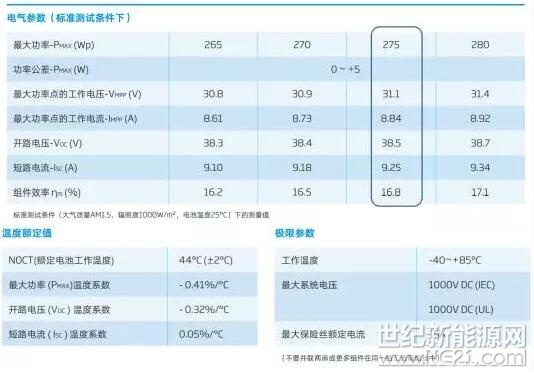

再看电池板参数,最大工作电流为8-9A左右,这就意味着,逆变器每对直流端子正好是接入一组电池板的。

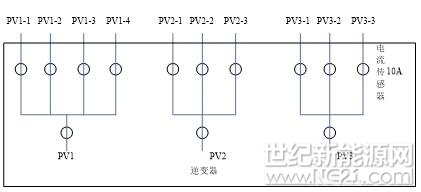

一旦将多路电池板汇在一起,再接入逆变器的一对输入端子,电流会超出最大输入电流,另外,逆变器的组电流检测功能也就没有意义了。

因为电流传感器有一定量程,输入电流超出量程,影响逆变器内部电流传感器的电流检测信号。并且更严重的是,长时间运行,可能导致直流端子发热烧毁,而导致逆变器故障。所以不能为了节省成本,而在直流侧汇流后再接入逆变器,不然就会因小失大!
