亚坦新能科普:光伏如何与建筑结合?

   日期:2016-08-13     来源:世纪新能源网    浏览:9944    评论:0
核心提示:导读: 与建筑结合的光伏并网发电是当前分布式光伏发电重要的应用形式,技术进展很快,主要表现在与建筑结合的安装方式和建筑光伏
导读: 与建筑结合的光伏并网发电是当前分布式光伏发电重要的应用形式,技术进展很快,主要表现在与建筑结合的安装方式和建筑光伏的电气设计方面。按照与建筑结合的安装方式的不同,可分为光伏建筑集成(或光伏建筑一体化 Building Integrated PV简称BIPV)和光伏建筑附加(Building Attached PV简称BAPV)。

一、BIPV: 采用特殊设计的专用光伏组件,安装时替代原有的建筑材料或建筑构件,与建筑融为一体的光伏系统。拆除光伏组件则建筑不能正常使用,光伏组件不仅要满足光伏发电的功能要求,同时首先必须满足建筑的基本功能要求,如坚固耐用、保温隔热、防水防潮、适当强度和刚度等性能,常见的有光伏瓦、光伏幕墙、光伏天棚、光伏窗和光伏遮阳棚或遮阳板。

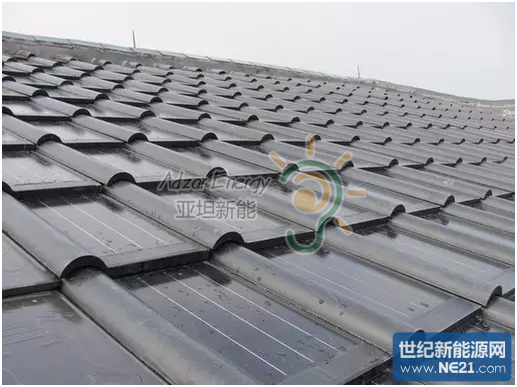

光伏瓦

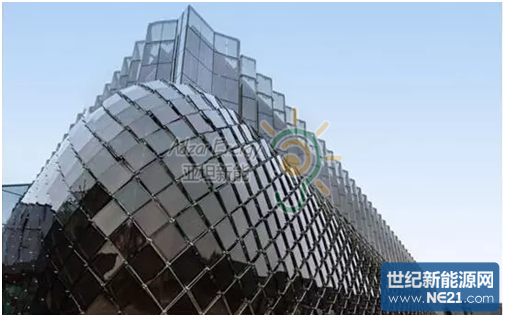

光伏幕墙

二、BAPV: 采用普通光伏组件,在原有的建筑上安装,并不替代建筑材料或构筑构件,直接安装到屋顶或附加在墙面的光伏系统。拆除此建筑上的光伏组件,并不会影响原有建筑的基本功能。屋顶安装形式主要有水平屋顶、倾斜屋顶和光伏采光顶.

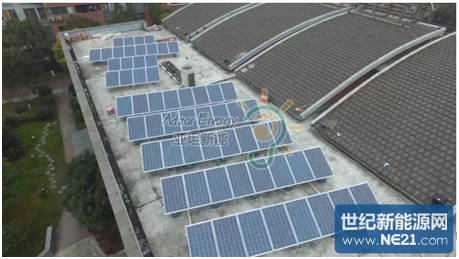

1、水平屋顶

在水平屋顶上,光伏阵列可以按最佳角度安装,从而获得最大发电量;并且可采用常规晶体硅光伏组件,减少组件投资成本,旺旺经济性相对较好,但是这种安装方式的
美观性一般。

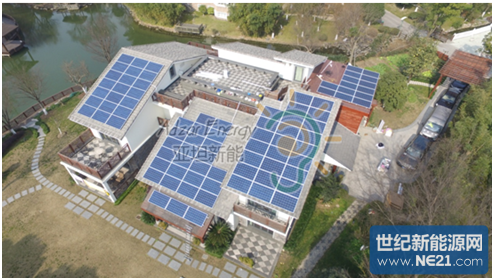

2、倾斜屋顶

在北半球,向正南、东南、西南、正东或正西倾斜的屋顶均可以用于安装光伏阵列。在正南向的倾斜屋顶上,可以按照最佳角度或接近最佳角度安装,从而获得较大发电
量;可以采用常规的晶体硅光伏组件,性能好、成本低,因此也有较好经济性。并且与家住无功能不发生冲突,可与屋顶紧密结合,美观性较好。其它朝向屋顶的发电性能次之。

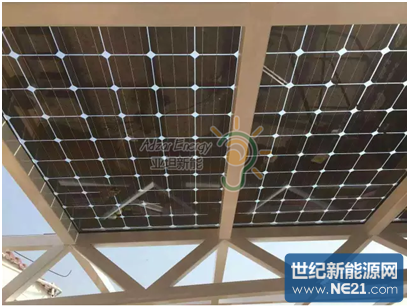

3、光伏采光顶

指以透明光伏电池作为采光顶的建筑构件,美观性很好,并且满足透光需要。但是光伏采光顶需要透明组件,组件效率较低;除发电和透明外,采光顶构件要满足一定的力学、美学、结构连接等建筑方面要求,组件成本高;发电成本高;为建筑提升社会价值,带来绿色概念的效果。

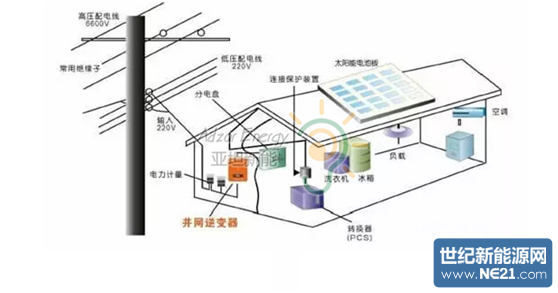

三、布线

系统的线路分为直流部分和交流部分,这两部分线路是需要单独布线的。交流部分要与电网进行连接,并网点设在用户侧电表位置,最终与用户家中已有电气系统连接。
