彩钢屋顶光伏系统的安装与排布

   2018-05-02 PVtrade130030
核心提示:在光伏发电系统的安装中,屋顶分布式发电系统与地面电站的安装形式不同,而屋面安装形式中,主要分为水泥平屋顶、彩钢屋顶和陶瓦
 在光伏发电系统的安装中,屋顶分布式发电系统与地面电站的安装形式不同,而屋面安装形式中,主要分为水泥平屋顶、彩钢屋顶和陶瓦屋顶,下面小编为您介绍一下彩钢屋顶的组件安装流程及排布方式:

一、安装前考察屋顶光伏方阵的选址

1、屋顶结构(固定支架,保证防水)。

2、 檩条间距,方向,尺寸距离。

3、 屋面结构,组件排布。

4、避免阴影遮挡。

二、彩钢屋顶结构

首先我们要了解一下彩钢屋顶的主要类型,根据屋顶类型选择适合的支架安装方式。

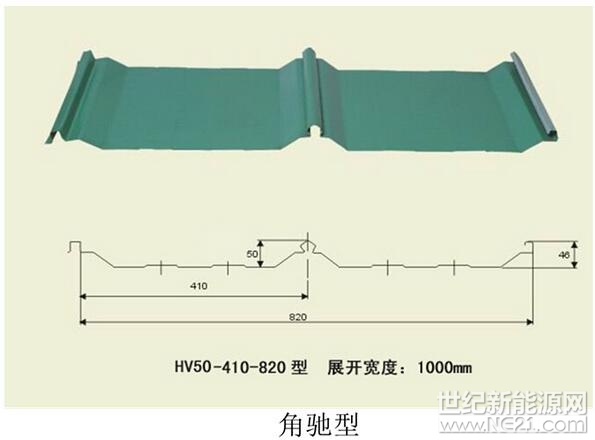

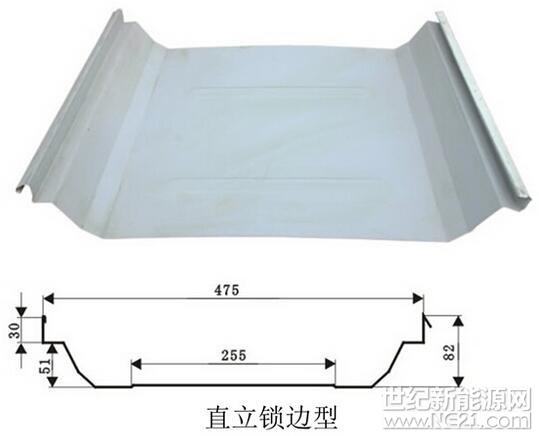

1、彩钢屋顶类型主要分为角驰型、直立锁边型、梯型结构。





2018050209333450 (1)





2、彩钢屋顶夹具形式

根据不同的彩钢结构选择正确的夹具形式,进行支架的安装。

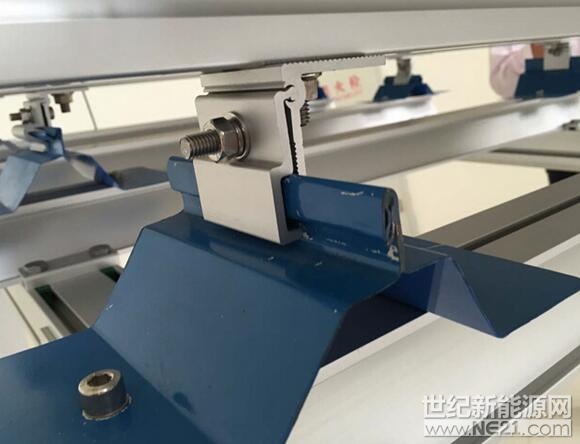

梯形彩钢屋顶安装形式

梯形屋顶的彩钢结构,需要在安装过程中对屋顶进行打孔固定,在固定过程中我们需要做好屋面防水,可使用防水胶或者垫胶垫的形式。无论哪一种形式,都要保证在安装完成后,屋面不会漏水。



角驰型彩钢屋顶安装形式



直立锁边型彩钢屋顶安装形式

3、做好防水工作


在安装光伏系统时,首先要保证在避免破坏屋顶的情况下安装。具有防水层的屋顶需要避免打孔,彩钢屋顶进行打孔的需要使用防水胶或胶垫。

三、组件方阵排布需要注意的关键点

1、支架与屋脊和屋面板的走向



光伏支架龙骨与屋面板垂直




安装过程中,光伏支架龙骨垂直于屋面斜坡,减小下滑力



支架龙骨沿斜坡方向(不推荐)

2、设计支架安装图之前我们需要了解的项目信息为:

组件外形尺寸:长*宽*厚;了解屋顶建筑结构图纸、承重情况;屋顶檩条的间距(一般在1.5米以内适合)

组件排布图:根据组件走线情况及现场情况绘制组件排布图;

组件长宽的摆放:安装时,组件根据屋面面积确定组件长宽的摆放,组件长边垂直于龙骨时,节省支架成本。安装时要预留走线槽的宽度。

3、彩钢屋顶荷载


一般情况下钢结构厂房上面装光伏发电设备每平米会增加15公斤的重量,大型商企业的屋顶一般都会有原设计院的图纸,考察前我们如果能够获得图纸,可以详细了解屋顶结构及电气结构分布。通过图纸查看屋顶荷载是否满足安装要求,查看建筑设计说明中恒荷载的设计值,并落实除屋面自重外,是否额外增加其他荷载,如管道、吊置设备、屋面附属物等,并确定恒荷载是否有余量能够安装光伏电站。

标签: 光伏屋顶
